Diagrama de selección
Molinos de viento JOBER



 Referencia


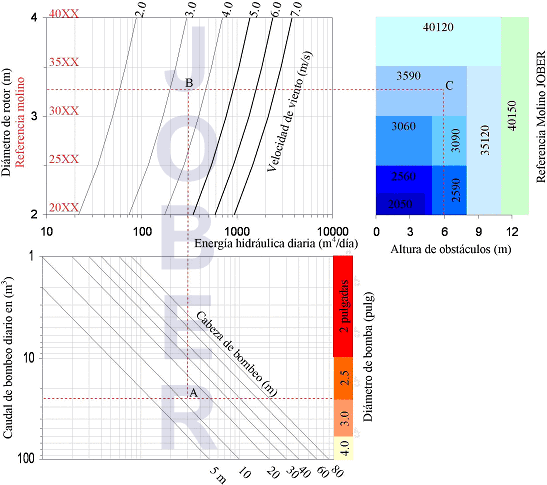

La selección de un equipo de aerobombeo, puede ser fácilmente hecha con el diagrama de selección de equipos JOBER; simplemente identificando los tres puntos críticos A, B, y C, que se muestran en cada una de las gráficas del diagrama:

A continuación se presenta el procedimiento de manejo del diagrama a manera de ejemplo.

Para el ejemplo, las condiciones del lugar de emplazamiento son las siguientes:

1º condiciones de bombeo

Identificar la cantidad de agua requerida por día y la altura de bombeo, de donde se encuentra el punto crítico A , para este caso:

Entradas :
  • Cantidad de agua requerida Q = 25 m3
  • Altura de bombeo H = 12 m

Dando como resultado las siguientes salidas:

  • Energía Hidráulica diária EH = 300 m4
Diámetro de la bomba DB = 3

2º Potencial eólico

Identificar por experiencia, o por mapas de vientos, la velocidad de viento aproximada de la región o zona de implantación del equipo. Al unir el punto crítico A con la curva de velocidad de viento escogida, se encuentra el punto crítico B , para este caso:

Entradas :

  • Velocidad de viento promedio V = 3.51 m/s
  • Punto crítico A , es decir, Energía Hidráulica diária EH = 300 m4

Salidas:

  • Diámetro de rotor, aproximación por límite superior, DR = 3.5 m

3º Condiciones topográficas


Identificar la altura aproximada de la torre del equipo. Al unir el punto crítico B con la altura mayor de los obstáculos presentes en el lugar de emplazamiento, se encuentra el punto crítico C , para este caso:

Entradas :

  • Altura de los obstáculos h = 6 m
  • Punto crítico B , es decir, Diámetro del rotor D R = 3.5 m

Salidas:

  • Referencia del equipo apropiado para la zona, aproximación por región, para este caso el equipo apropiado es el molino de viento para bombeo de agua JOBER referencia 3590 .

Diagrama de seleeción
